CAMERA CHO MÁY ĐO 3D MICRO VU CV-S3200/ 3300

CAMERA MÁY ĐO 3D MICRO VU CV-S3200/ 3300

CAMERA MÁY ĐO 3D MICRO VU CV-S3200/ 3300 là dòng máy ảnh màu độ phân giải cao ,có sẵn PAL hoặc NTSC định dạng.

Máy ảnh cũng có RAM tích hợp, cùng với DSP cho phép máy ảnh tạo ra tích hợp trường với 100%
chiều ngang độ phân giải.

Dòng CV-S3200 / 3300 có cảm biến EXview HADTM (CV-S3200: 1/2 “và CV-S3300: 1/3 “)
cực nhạy sáng và có đặc tính chống nhòe và nở hoa nâng cao.

Camera máy đo 3D

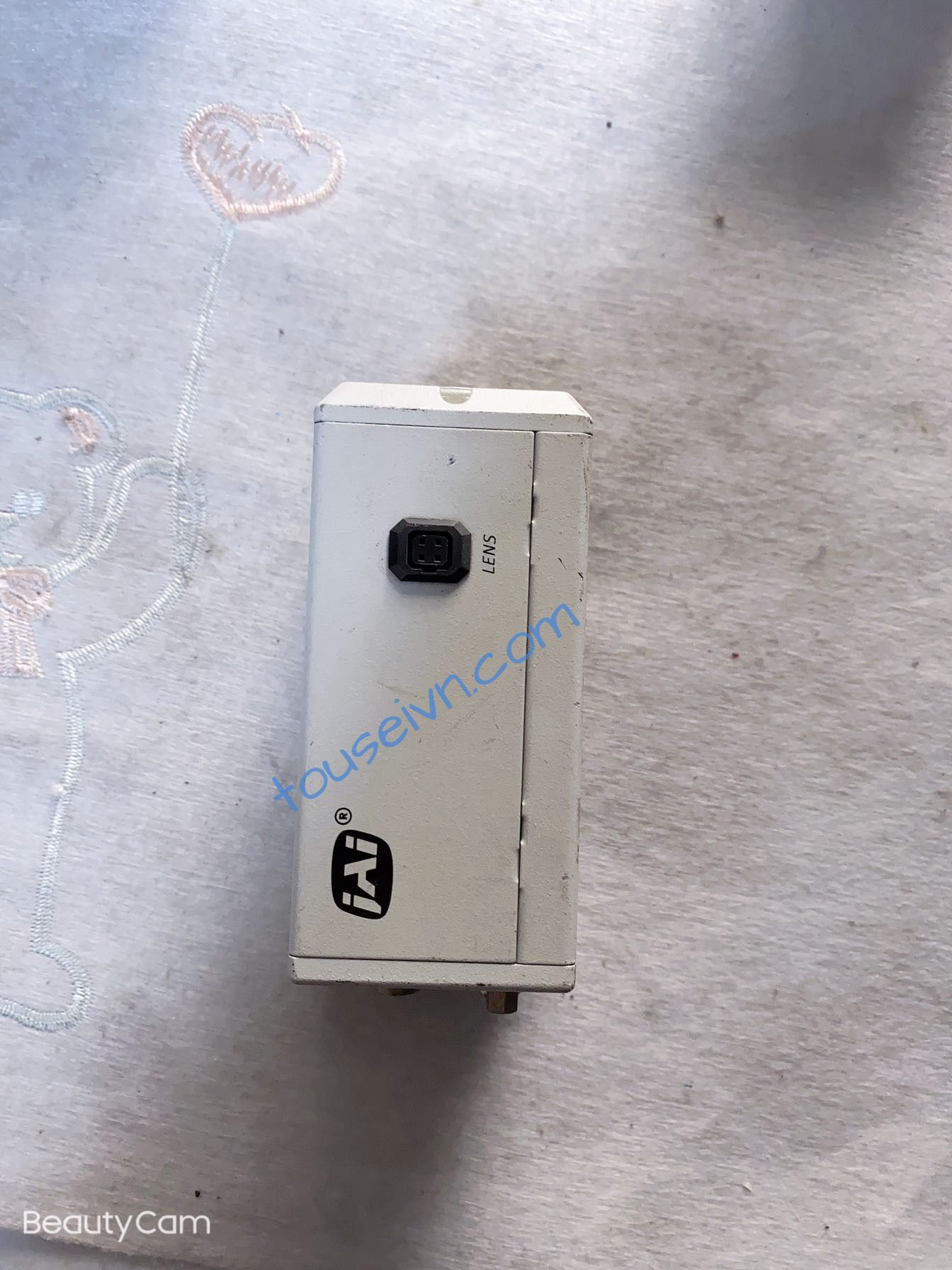

*Hình ảnh camera

1/2″ EXview HADTM IT color CCD sensor for CV-S3200,
1/3″ EXview HADTM IT color CCD sensor for CV-S3300
NTSC : 768 (h) x 494 (v) , PAL : 752 (h) x 582 (v)
450 TV lines horizontal resolution
Đầu ra VBS và Y / C tổng hợp
Tái tạo màu sắc tuyệt vời
Chế độ tích hợp trường cho độ nhạy cao hơn Tỷ lệ S / N> 50 dB
Cân bằng trắng tự động hoặc thủ công
Chức năng đảo chiều quét (chế độ hiệu ứng gương)
Ống kính CS có điều chỉnh tiêu cự CV-S3200 sử dụng đầu nối Dsub 9 chân ở bảng điều khiển phía sau máy ảnh cho giải pháp cáp đơn.
CV-S3300 cung cấp đầu cuối 7 chân ở bảng điều khiển phía sau máy ảnh để dễ dàng lắp đặt cáp.

Camera máy đo 3D

*Hình ảnh cấu tạo CV-S3200

Camera máy đo 3D

*Hình ảnh cấu tạo CV-S3300

Model name	CV-S3200	CV-S3300
TV standard	NTSC/PAL	NTSC/PAL
Scanning system	NTSC :525 lines, 30 frames/sec. PAL : 625 lines, 25 frames/sec.
CCD sensor	Color 1/2″ ITCCD sensor	Color 1/3” ITCCD sensor
Effective pixels	NTSC : 768 (h) x 494 (v) PAL : 752 (h) x 582 (v)
Cell size	NTSC : 8.4 (h) x 9.8 (v) µm PAL : 8.6 (h) x 8.3 (v) µm	NTSC : 6.35 (h) x 7.4 (v) µm PAL : 6.3 (h) x 6.25 (v) µm
Resolution (horizontal)	450 TV line
Sensitivity	0.4 lux on sensor (AGC ON, 50% video)
S/N ratio	>50 dB (AGC OFF, Gamma=1.0)
Video output	VBS 1.0 Vpp at 75 Ohm Y/C output 1.0 Vpp at 75 Ohm
Gain	Off, +12 dB, +24 dB, manual
White balance	3200K, 4600K, 5600K, auto, manual, one push
Gamma	1.0 – 0.6 – 0.45
Synchronization	Internal / external sync. or VBS 1.0 Vpp
Shutter	OFF (1/60 at NTSC, 1/50 at PAL), 1/125, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10,000, 1/20,000, 1/40,000, CCD iris, Flicker-less (NTSC : 1/100, PAL : 1/120)
Field integration	Auto/manual/Off, 2F~64F (for each mode)
Back light compensation	Off, pattern 1, pattern 2, pattern 3
Scanning reversal	Off, On
Serial interface	RS 232C
Rs 232C functions	Electronic shutter, CCD iris, Flicker-less, White balance, Back light compensation, Video reversal, Gamma, Gain, Chroma
Operating environment	Temperature : -5°C to + 45°C Humidity : 20% to 80% non-condensing
Power	+12 VDC ± 10%, 3.0W
Lens mount	CS-mount
Dimensions	45 x 55 x 110.2 (HxWxD) mm
Weight	350 g approx
