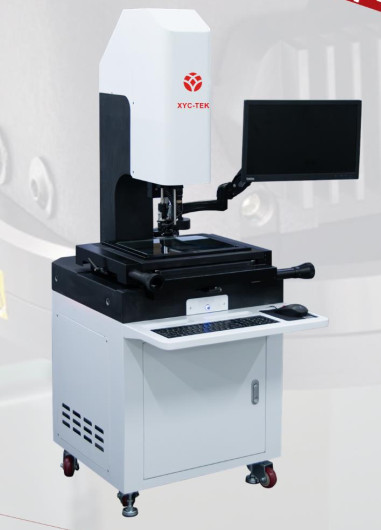

MÁY ĐO 2D XYC-TEK UNG-MICRO 400 – GIẢI PHÁP ĐO KIỂM KÍCH THƯỚC CHÍNH XÁC CAO
Giới thiệu máy đo 2D UNG-MICRO-400
XYC-TEK UNG-MICRO 400 là thiết bị đo quang học bằng hình ảnh hiện đại, được thiết kế để kiểm tra kích thước sản phẩm với độ chính xác cao và tốc độ xử lý nhanh.
Thiết bị được ứng dụng rộng rãi trong:
- Cơ khí chính xác
- Khuôn mẫu
- Điện tử
- Nhựa kỹ thuật
- Sản xuất công nghiệp yêu cầu kiểm soát chất lượng nghiêm ngặt
Với công nghệ camera CCD độ phân giải cao kết hợp phần mềm đo thông minh, máy giúp giảm sai số do thao tác thủ công, đồng thời nâng cao hiệu quả kiểm tra và tối ưu quy trình QC/QA.
ĐẶC ĐIỂM NỔI BẬT
🎯 Độ chính xác cao
Công nghệ đo quang học hiện đại giúp đảm bảo kết quả đo ổn định, tin cậy và nhất quán.
📸 Camera độ phân giải cao
Hình ảnh sắc nét, hỗ trợ đo các chi tiết nhỏ và biên dạng phức tạp.
📏 Bàn đo kích thước lớn
Hành trình đo rộng hơn, phù hợp với các chi tiết lớn hơn so với dòng UNG-MICRO-300.
💻 Phần mềm đo thông minh
- Đo tự động
- Xuất dữ liệu nhanh
- Tạo báo cáo đo lường chuyên nghiệp
💡 Hệ thống chiếu sáng LED đa vùng
Tối ưu độ tương phản, hỗ trợ đo trên nhiều loại vật liệu khác nhau.
THÔNG SỐ KỸ THUẬT
| Thông số | Giá trị |
|---|---|
| Model | UNG-MICRO-400 |
| Kích thước (DxRxC) | 620 × 1000 × 1600 mm |
| Hành trình đo (XYZ) | 400 × 300 × 200 mm |
| Tải trọng tối đa | 300 kg |
| Độ chính xác trục XY | 2.5 + L/200 (µm) |
| Độ lặp lại | 2.5 µm |
| Camera (CCD) | CCD màu kỹ thuật số 1.3 Megapixel |
| Ống kính quang học | Zoom chỉnh tay 0.7 – 4.5X |
| Tỷ lệ zoom | 6.5:1 |
| Nguồn sáng bề mặt | LED lạnh 8 vùng điều khiển bằng chương trình |
| Nguồn sáng đáy | LED song song |
| Khoảng cách làm việc | 90 mm |
| Thước quang | Độ phân giải 0.5 µm |
| Chế độ vận hành | Điều khiển thủ công trục XYZ |
ỨNG DỤNG THỰC TẾ
🔩 Cơ khí chính xác
Đo kiểm kích thước chi tiết gia công theo bản vẽ kỹ thuật.
🧩 Khuôn mẫu – ép nhựa
Kiểm tra dung sai và biên dạng khuôn, sản phẩm ép nhựa.
💻 Điện tử
Đo linh kiện nhỏ, kiểm soát chất lượng sản phẩm điện tử.
🏭 Công nghiệp sản xuất
Phù hợp kiểm tra hàng loạt trong dây chuyền QC/QA.
LỢI ÍCH KHI SỬ DỤNG UNG-MICRO-400
✔ Tăng tốc độ kiểm tra sản phẩm
✔ Giảm sai số đo lường
✔ Dễ vận hành, dễ đào tạo nhân sự
✔ Độ bền cao, hoạt động ổn định
✔ Tối ưu quy trình kiểm soát chất lượng (QC/QA)
