Máy đo 2D tự động JATEN QA-4030CNC-T – Giải pháp đo kiểm chính xác cho sản xuất

Máy đo 2D tự động JATEN QA-4030CNC-T – Giải pháp đo kiểm chính xác cho sản xuất

Trong quá trình sản xuất, việc kiểm soát kích thước và hình dạng của sản phẩm không chỉ yêu cầu độ chính xác mà còn cần tốc độ đo, khả năng lặp lại và tính tự động hóa. Đặc biệt với các doanh nghiệp phải kiểm tra số lượng lớn chi tiết mỗi ngày, máy đo hình ảnh 2D tự động là giải pháp giúp giảm đáng kể thời gian thao tác và hạn chế sai số do người vận hành.

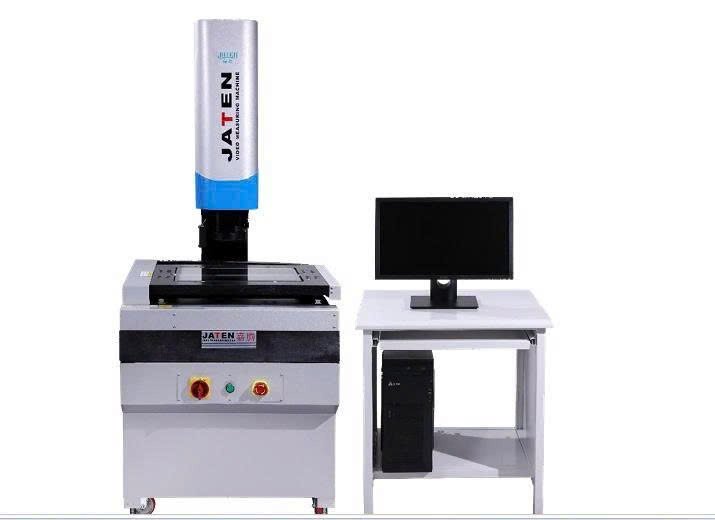

JATEN QA-4030CNC-T là máy đo 2D tự động được trang bị hệ thống điều khiển CNC, camera màu kỹ thuật số HIK 3.2 Megapixel, zoom tự động và hệ thống chiếu sáng LED có thể lập trình. Thiết bị phù hợp cho nhu cầu kiểm tra kích thước, biên dạng và các đặc tính hình học của nhiều loại sản phẩm công nghiệp.

JATEN QA-4030CNC-T có gì nổi bật?

1. Khả năng đo tự động, giảm phụ thuộc vào thao tác người dùng

Khác với các dòng máy đo 2D thủ công, QA-4030CNC-T được thiết kế theo hướng tự động hóa quá trình đo.

Hệ thống sử dụng 3 Panasonic Servo Motor để điều khiển chuyển động, cho phép máy di chuyển theo chương trình đo đã thiết lập. Điều này đặc biệt hữu ích khi doanh nghiệp cần kiểm tra nhiều sản phẩm có cùng kiểu dáng hoặc cùng một bộ tiêu chuẩn kích thước.

2. Dải đo  400 × 300 mm

Máy có phạm vi đo:

• Trục X: 400 mm
• Trục Y: 300 mm
• Trục Z: 200 mm

Kích thước vùng làm việc này cho phép QA-4020CNC-T đáp ứng  nhu cầu đo linh kiện nhỏ

Máy cũng hỗ trợ tải trọng tối đa 35 kg, phù hợp với nhiều loại chi tiết cơ khí và sản phẩm công nghiệp.

3. Camera HIK 3.2 MP kết hợp zoom quang học 0.7–4.5X

Hệ thống quan sát sử dụng HIK Digital Color CCD 3.2 Megapixel, kết hợp zoom quang học từ 0.7–4.5X.

Ống zoom tự động giúp quá trình quan sát và đo kiểm thuận tiện hơn, đặc biệt khi cần thay đổi mức phóng đại để kiểm tra các chi tiết có kích thước khác nhau.

4. Độ phân giải thước đo 0.5 μm

QA-3020CNC-T sử dụng thước đo tuyến tính với độ phân giải 0.5 μm.

Độ chính xác X, Y được công bố ở mức:

≤ 3 + L/200 μm

Thông số này giúp máy đáp ứng các yêu cầu đo kiểm trong lĩnh vực cơ khí chính xác, kiểm tra linh kiện và kiểm soát chất lượng sản phẩm.

5. Hệ thống đèn LED 256 cấp độ

Một trong những yếu tố quan trọng đối với máy đo hình ảnh là khả năng tạo hình ảnh có độ tương phản phù hợp.

QA-3020CNC-T được trang bị:

• Ánh sáng bề mặt
• Ánh sáng truyền dẫn
• Đèn LED điều chỉnh
• 256 cấp độ ánh sáng có thể lập trình

Người vận hành có thể điều chỉnh cường độ chiếu sáng phù hợp với từng loại sản phẩm, màu sắc và đặc điểm bề mặt cần kiểm tra.

Phần mềm Inspect3D

Máy được trang bị phần mềm Inspect3D, hỗ trợ quá trình đo kiểm và xử lý kết quả trên máy tính.

Kết hợp giữa camera, hệ thống zoom, bàn máy CNC và phần mềm đo giúp quá trình kiểm tra được thực hiện theo một quy trình thống nhất, phù hợp với môi trường sản xuất cần kiểm tra lặp lại.

Thông số kỹ thuật JATEN QA-4030CNC-T

Thông số	Chi tiết
Model	QA-4030CNC-T
Hãng sản xuất	JATEN
Loại máy	Máy đo 2D tự động CNC
Phạm vi đo X × Y	400 × 300 mm
Hành trình Z	200 mm
Độ phân giải thước tuyến tính	0.5 μm
Độ chính xác X, Y	≤ 3 + L/200 μm
Zoom	Tự động
Độ phóng đại quang học	0.7–4.5X
Camera	HIK Digital Color CCD 3.2 MP
Phần mềm	Inspect3D
Tải trọng tối đa	35 kg
Động cơ	Panasonic Servo Motor × 3
Ánh sáng	Bề mặt + truyền dẫn
Nguồn sáng	LED điều chỉnh 256 cấp độ
Máy tính	Đi kèm
Màn hình	Đi kèm

QA-3020CNC-T phù hợp với những doanh nghiệp nào?

JATEN QA-3020CNC-T có thể được sử dụng trong các hoạt động kiểm tra chất lượng tại:

• Nhà máy gia công cơ khí chính xác.
• Doanh nghiệp sản xuất linh kiện máy móc.
• Nhà máy sản xuất linh kiện điện tử.
• Ngành nhựa và sản phẩm ép nhựa.
• Sản xuất khuôn mẫu.
• Gia công chi tiết dập, cắt.
• Bộ phận QC/QA cần kiểm tra kích thước sản phẩm.
• Các dây chuyền cần kiểm tra số lượng lớn sản phẩm theo chương trình đo cố định.

Khi nào nên lựa chọn máy đo 2D tự động?

Nếu doanh nghiệp đang sử dụng thước cặp, panme hoặc máy đo 2D thủ công để kiểm tra từng sản phẩm và gặp tình trạng mất nhiều thời gian, phụ thuộc vào người đo hoặc cần kiểm tra số lượng lớn, việc chuyển sang máy đo 2D CNC có thể giúp nâng cao hiệu quả kiểm tra.

QA-3020CNC-T đặc biệt phù hợp khi doanh nghiệp cần:

Đo nhanh → Đo lặp lại → Tự động hóa → Kiểm soát chất lượng ổn định.

TOUSEI ENGINEERING VIETNAM – Cung cấp máy đo 2D và thiết bị đo lường

CÔNG TY TNHH TOUSEI ENGINEERING VIETNAM cung cấp các dòng máy đo 2D, máy đo hình ảnh và thiết bị đo kiểm phục vụ sản xuất.

Khách hàng có thể được tư vấn lựa chọn thiết bị dựa trên kích thước sản phẩm, dung sai yêu cầu, số lượng cần đo và mức độ tự động hóa.
